QCG系列高磁場干式磁選機，本系列磁選機采用磁性能最優的稀土釹鐵硼永磁材料，通過聚焦磁技術優化設計，使其工作磁場達到10000-13000Gs(1000-1300mT)具有磁場強度高、機型輕便、低能耗、適用性廣等特點。主要用于選別錳礦、精鐵礦、鈦礦、褐鐵礦、鈮鉭礦等弱磁性礦物，尤其對高嶺土鋁土、石英等非金屬物料除鐵，提高物料純度作用明顯，給料粒度不大于20mm。

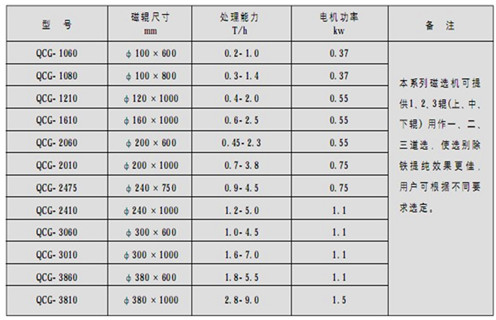

一、QCG系列高磁場干式磁選機參數

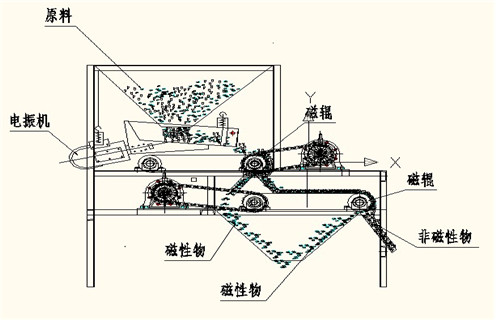

二、QCG系列高磁場干式磁選機結構工作圖

三、QCG系列高磁場干式磁選機的工作原理

物料通過下料斗進入電振機(下料量可在電振機調節)，在電振機的震動作用下物料均勻的落到皮帶上。皮帶在減速機(轉速可調)的帶動下流經初級磁輥，經過初選的物料，鐵磁性物料流經磁輥時被吸到帶上，在通過人字形分料板后落入廢料斗。二非磁性的物料和一小部分磁性物料流入二選磁輥進行再次分選。

四、QCG系列高磁場干式磁選機安裝與調整

1.首先清除運輸途中所積累的灰塵，檢查各部位是否松動。

2.安裝前檢查皮帶輪軸承潤滑系統是否正常，有無卡現象;減速機有無漏油現象。

3.在正式投產前必須把皮帶調整到位。

4.將各料斗的間隔板和調整版調整到位。

5.電控箱必須裝在便于操作的地方，具有防潮防水措施

6.由于磁輥磁場較強，請不要攜帶鐵磁性物品靠近磁輥以防造成不必要的傷害

7.試運行，通電試運行2-5小時候后電機無超溫，軸承不發熱。將變頻器調到相應頻率，將高頻篩調整好正式使用。

五、QCG系列高磁場干式磁選機使用與維修

1.經常檢查各部件運轉情況，發現異常立即停機處理，待查明原因排除故障后，再投入運行。

2.軸承潤滑采用2#鈣基潤滑脂，更換周期按用情況及周期確定(一般不超過4個月)，更換時以填滿軸承殼體內空間1/3～1/2為宜。

3.定期檢查螺絲是否松動，電機運行是否正常。

4.各油封每年更換一次

5.各部件每年檢查不得少于兩次。
